Szczegóły Produktu:
|
| sposób pracy: | Zautomatyzowane | I etap: | Czyszczenie Ultarsonic |
|---|---|---|---|
| II etap: | Płukanie ultradźwiękowe | III etap: | Suszenie gorącym powietrzem |
| Ruch przedmiotu: | Ramię mechaniczne | Moc ultradźwiękowa: | 1200 W. |
| High Light: | Ultradźwiękowy system czyszczący 1200 W,ultradźwiękowy system czyszczący SUS304,podgrzewana myjka ultradźwiękowa SUS316 |
||

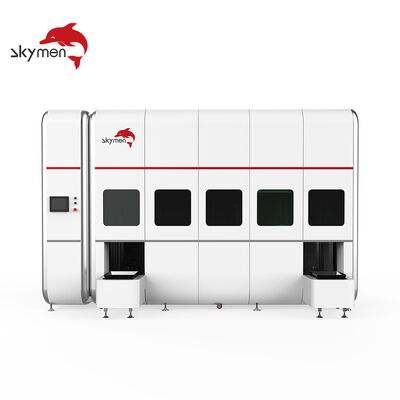

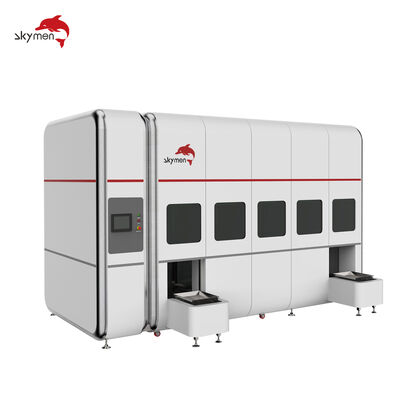

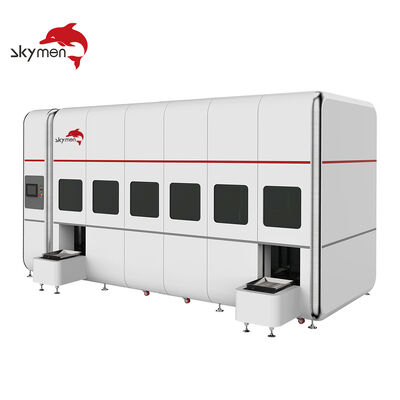

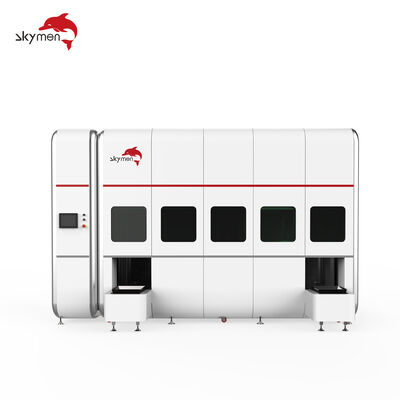

Zautomatyzowany trójstopniowy ultradźwiękowy system czyszczenia (mycie, płukanie, suszenie) firmy Ultrasonic Power Corporation
Najbardziej popularna opatentowana automatyczna myjka części Skymen, Advantage nie tylko kosze transferowe, ale także zawiera kilka funkcji konstrukcyjnych usprawniających czyszczenie, aby czyścić nawet najbardziej skomplikowane części.
Korzyść:
Struktura sprzętu
Sprzęt ten składa się głównie z: systemu filtracji, systemu sterowania PLC, zbiornika czyszczącego ze stali nierdzewnej, dostosowanego kosza do czyszczenia, systemu suszenia, systemu manipulatora z jednym ramieniem, systemu bąbelkowania, stołu do załadunku i rozładunku itp.
Karta specyfikacji:
|
1
|
Model
|
JTM-3024AD
|
|
|
2
|
I komora
|
Funkcjonować
|
Czyszczenie ultradźwiękowe + filtr + czyszczenie gorącą wodą
|
|
Częstotliwość ultradźwiękowa
|
28/40 kHz (inna częstotliwość może być dostosowana)
|
||
|
Materiał zbiornika
|
SUS304 (SUS 316 można dostosować)
|
||
| Grubość zbiornika | 2mm | ||
|
Wymiar zbiornika wewnętrznego
|
500*300*250mm
|
||
|
Pojemność baku
|
38L
|
||
|
Transduktor
|
12 sztuk
|
||
|
Moc ultradźwiękowa
|
600W
|
||
|
Moc grzewcza
|
1500W
|
||
|
Ustawienie czasu ultradźwięków
|
0~99 godzin
|
||
|
Ustawienie temperatury
|
Temperatura pokojowa ~ 95°C regulowana
|
||
|
Wartość odpływu
|
TAk
|
||
|
Wlot/wylot wody
|
TAk
|
||
|
Filtr
|
1 zestaw, połącz z pierwszym zbiornikiem
|
||
| Rozmiar zbiornika filtra | 400*300*250mm | ||
| Dokładność elementu filtrującego | 5/10μ | ||
|
Generator
|
1 sztuk
|
||
| Kontrola mocy generatora | 600W | ||
| Kosz | TAk | ||
|
Ładowanie kosza
|
150 kg
|
||
| 3 | II komora | Funkcjonować | Czyszczenie ultradźwiękowe + bulgotanie + czyszczenie gorącą wodą |
| Częstotliwość ultradźwiękowa | 28/40 kHz (inna częstotliwość może być dostosowana) | ||
| Materiał zbiornika | SUS 304 (SUS 316 można dostosować) | ||
| Grubość zbiornika | 2mm | ||
| Wymiar zbiornika wewnętrznego | 500*300*250mm | ||
| Pojemność baku | 38L | ||
| Transduktor | 12 sztuk | ||
| Moc ultradźwiękowa | 600W | ||
| Moc grzewcza | 1500W | ||
| Ustawienie czasu ultradźwięków | 0~99 godzin | ||
| Ustawienie temperatury | Temperatura pokojowa ~ 95°C regulowana | ||
| Wartość odpływu |
TAk
|
||
| Wlot/wylot wody |
TAk
|
||
| System bulgotania | Tak, sprężarka powietrza jest dostarczana przez użytkownika | ||
| Generator | 1 sztuk | ||
| Kontrola mocy generatora | 600W | ||
| Kosz | TAk | ||
| Ładowanie kosza | 150 kg | ||
|
3
|
III komora
|
Funkcjonować
|
Zbiornik do suszenia gorącym powietrzem
|
|
Wymiar zbiornika wewnętrznego
|
500*300*250mm
|
||
|
Moc turbin
|
750W
|
||
|
Moc suszarki
|
3000W
|
||
| 4 | Sposób pracy maszyny | Sposób pracy | Pełna automatyka |
| Platforma do załadunku i rozładunku | TAk | ||
| Ruchomy sposób kosza | Mechaniczne ramię | ||
| Sposób kontroli |
Ekran dotykowy PLC |
||
|
5 |
Gwarancja
|
1 rok gwarancji na części zamienne, wsparcie techniczne na całe życie
|
|
|
6
|
Certyfikat
|
CE, RoHS;FCC, REACH
|
|
|
7
|
Czas produkcji
|
35 dni roboczych po wpłacie
|
|
Proces czyszczenia: (kierunek czyszczenia: od lewej do prawej)
WOrking sposób
Cały proces wkładania kosza do zbiornika myjącego, wyjmowania kosza i przesuwania kosza pomiędzy zbiornikami jest automatycznie realizowany przez jednoramienny manipulator.Ta myjka ultradźwiękowa posiada łącznie 3 zbiorniki robocze, plus 1 stację załadunku i rozładunku, łącznie 4 stacje.
Lista konfiguracji mechanizmu podróżnego
1, Forma: Cały proces wkładania kosza do zbiornika czyszczącego, wyjmowania kosza i przesuwania kosza między zbiornikami jest realizowany przez manipulator z jednym ramieniem.
2, Załadunek i rozładunek
(a) Cel: Ręczne umieszczenie kosza do czyszczenia na koszu do karmienia i czekanie na czyszczenie;
(b) Materiał: cała stal nierdzewna + wspornik ze stopu aluminium + pasek;
(c) Moc: z silnikiem z hamulcem, wyposażonym w czujnik fotoelektryczny na podczerwień, inteligentny;
uruchomienie i zatrzymanie indukcji.
3, system huśtawki
(a) Jest wyposażony w mechanizm mechanicznego podnoszenia i opuszczania, wyposażony w silnik HP i skrzynkę zębatą.
(b) Rama huśtawki jest w całości wykonana ze stali nierdzewnej.
4, Mechaniczny system transportu
(a) Cały proces wkładania kosza do zbiornika czyszczącego, wyjmowania kosza i przesuwania
kosz pomiędzy zbiornikami jest automatycznie uzupełniany przez manipulator.
(b) Stal nierdzewna i konstrukcyjne tworzywa sztuczne itp.
(c) Struktura:
Przekładnia mechaniczna pionowego podnoszenia automatycznego manipulatora (jednoramiennego) jest napędzana silnikiem z hamulcem W, wyposażonym w kołnierz typu skrzynka zębata i jest napędzana łańcuchem ze stali nierdzewnej, wyposażonym w prowadnice i klocki ślizgowe w celu utrzymania równowagi i stabilności ;ruch poziomy automatycznego manipulatora (pojedynczego ramienia) jest napędzany mechanicznie przez serwo silnik W wyposażony jest w kołnierz typu skrzynka zębata, wyposażony w prowadnicę, blok ślizgowy oraz zębatkę i zębnik w celu utrzymania równowagi i stabilności;jest napędzany przez wytrzymałe gumowe koła napędowe.
(d) Kontrola
Wszystkie parametry jazdy można regulować w interfejsie człowiek-maszyna.Wszystkie ruchome przewody i linia sygnałowa systemu automatycznego manipulatora są zabezpieczone i obsługiwane przez szyny zbiornikowe.
5, Całe opakowanie zewnętrzne maszyny (typ piękny i pyłoszczelny):
Wspornik płaszczowy myjni wykonany jest z uniwersalnych aluminiowych zbiorników 40×40 i 40×80.Powłoka jest pakowana z płytą elektrolityczną o grubości 1,0 mm natryskiwaną proszkowo i ruchomymi drzwiami z płyty akrylowej i przezroczystą
Ta sama seria o różnych rozmiarach do wyboru:
| Model | Rozmiar każdego zbiornika | Pojemność zbiornika | Ultradźwiękowy Moc |
Moc grzewcza zbiornika ultradźwiękowego | Moc grzewcza zbiornika suszącego | Transduktor |
| dł. * szer. * wys. (mm) | (L) | (W) | (W) | 750W | (szt.) | |
| JTM-3024AD | 500X300X250 | 38L*3 | 600W | 1500W * 2 | 750W | 24 szt. |
| JTM-3036AD | 500X350X300 | 53L*3 | 900W | 1500W * 2 | 750W | 36 sztuk |
| JTM-3048AD | 550X400X350 | 77L*3 | 1200W | 3000W * 2 | 750W | 48 sztuk |
| JTM-3060AD | 550X450X400 | 99L*3 | 1500W | 3000W * 2 | 750W | 60 sztuk |
| JTM-3072AD | 600X500X450 | 135L*3 | 1800W | 4500W*2 | 750W | 72 szt. |
| JTM-3096AD | 700X500X500 | 175L*3 | 2400W | 6000W*2 | 750W | 96 sztuk |
| JTM-3120AD | 800X600X550 | 264L*3 | 3000W | 6000W*2 | 750W | 120 sztuk |
| JTM-3144AD | 1000X600X600 |
360L*3 |
3600W | 9000 W * 2 | 750W | 144 sztuk |
| JTM-3216AD | 1000X900X600 | 540L*3 | 5400W | 18000 W * 2 | 1100W | 216 sztuk |
| JTM-3288AD | 12000*1000*800 | 960L*3 | 7200W | 24000W*2 | 1500W | 288 sztuk |
Obrazy:
Czysty efekt:
Historia:
Skymen Cleaning Equipment Shenzhen Co., Ltd. została założona w 2007 roku, zgodnie ze strategią rozwoju marki „z siedzibą w Shenzhen, promieniującą w całym kraju, rozszerzającą się za granicę”.
Skymen posiada również profesjonalny zespół badawczo-rozwojowy, który dotrzymuje kroku międzynarodowej technologii ultradźwiękowej.Młody i pełen pasji zespół sprzedaży sprzedaje światu różnymi kanałami.
